quello che è uno schermo acqua di pozzo ?

Introduzione

Un bene schermo è un dispositivo di filtraggio che serve come la porzione di assunzione di pozzi costruiti negli acquiferi non consolidate o semi-consolidati. La schermata offre acqua per entrare il bene dall'acquifero saturo, impedisce l'entrata del pozzo di sedimento, e serve strutturalmente per sostenere il materiale di acquifero. Non può essere sottovalutata l'importanza di un corretta bene lo schermo quando si considera l'efficienza di un pozzo e il costo di registro-termine al suo proprietario.

Bene schermi sono realizzati da una varietà di materiali e vanno dalla mano greggio? Fatto congegni a modelli altamente efficienti e di lunga durata realizzati su macchine. Il valore di uno schermo dipende quanto efficacemente contribuisce al successo di un pozzo. Importanti funzioni e schermo criteri includono:

Criteri:

1. grande percentuale di area aperta
2. slot non intasamento
3. resistente alla corrosione
4. Funzioni di sufficiente forza di colonna e crollo:
5. facilmente sviluppate
6. minima tendenza impaccante
7. basse perdite di carico attraverso lo schermo
8. sabbia di controllo di pompaggio in tutti i tipi di acquiferi

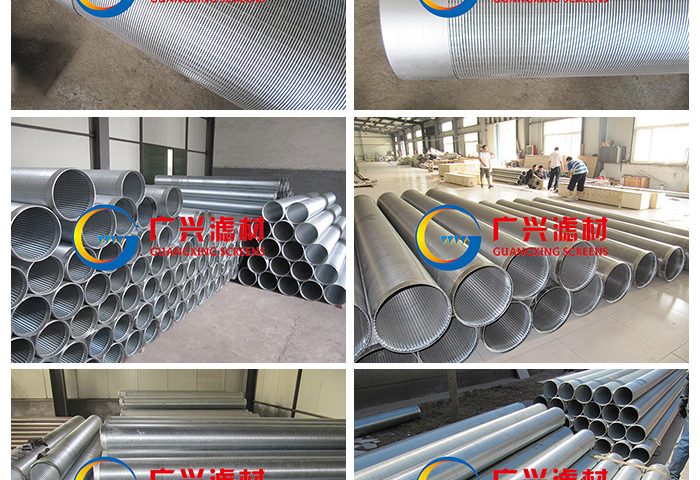

Schermo di continuo-Slot

Lo schermo di fessura continua è ampiamente usato in tutto il mondo per acqua, olio, e pozzi di gas, e viene utilizzato il tipo di schermo dominante nel settore ben acqua. È fatta da avvolgimento filo laminato, a sezione trasversale triangolare, nei dintorni di una matrice circolare di barre longitudinali. Il filo è collegato alle barre di saldatura. Gli schermi saldati comunemente sono fabbricati da acciaio inossidabile.

Aperture della scanalatura sono fabbricate da turni consecutivi di spaziatura del filo esterno per produrre la dimensione desiderata slot. Aperture della scanalatura sono state designate da numeri che corrispondono alla larghezza delle aperture in millesimi di pollice. Un No. 10 schermo della scanalatura, Per esempio, è un'apertura di 0.〇1〇 pollici.

Schermate di continuo-slot forniscono più zona di aspirazione per unità di superficie della superficie dello schermo rispetto a qualsiasi altro tipo. Questo tipo di schermo ha massima area aperta. Per la migliore efficienza ben, la percentuale di area aperta a schermo dovrebbe essere lo stesso, o grande rispetto, la porosità media del materiale acquifero. L'acqua scorre più liberamente attraverso uno schermo con una grande aspirazione zona rispetto a uno con spazio limitato all'aperto. La velocità di ingresso è bassa, pertanto la perdita di testa per lo schermo è al minimo, riducendo così al minimo prelievo nel pozzo.

Punti Well

punti pure sono fatti di una varietà di tipi e dimensioni. Lo schermo scanalatura continua saldato è realizzato come un punto bene da un punto divisoria acciaio forgiato all'estremità inferiore di uno schermo e un tubo gambo filettato all'estremità superiore. Questo tipo di costruzione è il più efficiente idraulicamente. I formati più comuni sono 1 % pollice o 2 pollici. Sono costruiti o acciaio a basso tenore di carbonio o acciaio inossidabile. Anche se possono sopportare sodo guida, essi non dovrebbero essere intrecciati durante la guida o utilizzate nelle aree dove sono attesi massi o pietre di grandi dimensioni.

Installazione dello schermo

Ci sono diversi tipi di metodi di installazione dello schermo utilizzati, sebbene alcune procedure può essere più pratico o più economico in determinate zone o quando si utilizzano particolari impianti di perforazione. Procedure specifiche da seguire durante l'installazione di uno schermo ben dipendono

la natura dei materiali acquiferi, il metodo utilizzato per perforare il pozzo, le dimensioni del foro, le condizioni idrauliche del falda, ed i materiali di rivestimento e schermo.

Altri tipi di schermi Bene

Esistono diversi altri tipi di schermo ben. Alcuni sono realizzati e altri sono perforati mano dal rivestimento o altri materiali. Questi schermi possono essere adeguati in alcune formazioni geologiche, ma può fornire successo solo marginale in molte altre condizioni idrogeologiche. spazio aperto Limitato, configurazione dello slot povero, e materiale dello schermo di breve durata contribuire al loro successo limitato.

Scanalato tubo di plastica

Slotted tubo di plastica è anche utilizzare per lo screening pozzi in alcune zone particularily in terreni argillosi ricchi dove nessuna zona falda acquifera può essere identificato. schermi di plastica intaglio non sono interessati da acqua corrosiva, sono facili da installare, e sono relativamente poco costoso. schermi di plastica maglie hanno meno di metà aperta sono di schermi continuo slot. Inoltre, materiali del tubo di plastica sono da 1/6 A 1/10 forte come pure schermi inossidabile.

Metodo pull-back

Il metodo pull-back di installazione dello schermo è un metodo sicuro di installazione che riduce i problemi derivanti da sedimenti heaving, desquamazione delle pareti del foro di trivellazione, e impostare lo schermo alla profondità errata. Questo metodo permette anche lo schermo per essere rimosso e sostituito, se necessario, senza disturbare la guarnizione boiacca sanitario all'esterno dell'involucro ben.

Il metodo pull-back implica l'installazione del telaio per tutta la profondità del pozzo, abbassamento (telescopico) schermo ben all'interno dell'involucro, e poi tirare indietro o sollevare l'involucro quanto basta per esporre lo schermo a formazioni acquifere. L'involucro deve essere forte abbastanza da impostare tutta la profondità del pozzo e poi essere tirato indietro la lunghezza dello schermo.

Alcune imprese utilizzano un tubo aumento (vuoto) fissato alla parte superiore dello schermo in modo l'intero schermo può essere esposto senza scivolare fuori dal fondo della carcassa. Sulla parte superiore dello schermo, un packer neoprene viene installato per fornire una tenuta ermetica sabbia tra la parte superiore dello schermo e l'involucro. Due o più confezionatrici sono utilizzati in serie per eliminare i problemi causati da piccole deviazioni nelle dimensioni dell'involucro o packer derivanti da un utilizzo improprio.

Installazione String singolo

Talvolta gli schermi sono collegati direttamente al fondo dell'involucro. Schermi che sono più piccole in diametro che l'involucro può essere saldato o avvitato direttamente alla carcassa montando un adattatore cono o anello di saldatura svasato verso l'alto dello schermo. Schermi che sono della stessa dimensione come il telaio può essere saldato o avvitato direttamente al fondo dell'involucro. L'involucro e lo schermo vengono quindi impostati nel foro. Per pozzi sviluppato in modo naturale, la formazione è indotto a grotta intorno allo schermo e l'involucro subito dopo lo schermo è impostato. Quando i pozzi sono imballati filtro, il materiale pacco viene posto prima della formazione è indotto a cave.

Formato della scanalatura & Analisi Sieve

selezione dimensione spazio è un passaggio fondamentale nel garantire la massima prestazione buona. Lo schermo è in genere progettati per trattenere 50 cento della formazione, e la velocità d'ingresso dello schermo non dovrebbe superare 1/10 o .1 piede al secondo. La velocità viene calcolata dividendo la resa bene gpm dalla zona aperta schermo in pollici quadrati.

Le dimensioni dell'area dello schermo si basa su un'analisi dimensione dei campioni formazione. Analizzando le dimensioni dei componenti dei grani del campione, una curva di distribuzione granulometrica può essere disegnato. Diversi metodi possono essere utilizzati per ottenere informazioni sulla distribuzione granulometrica. Il metodo più diffuso consiste nel far passare il materiale attraverso una serie impilata di ottone o acciaio inossidabile setacci.

Durante il processo di vagliatura, ciascun setaccio filtra una certa percentuale dell'intero campione; i migliori materiali raccoglie nella vaschetta in basso. setacciatura non solo fornisce la base per determinare le dimensioni dell'area, ma anche altri fattori che influenzano proiettati ben progettare. analisi Sieve è utilizzato anche per la progettazione del filtro pacchetto.

Filtro Pranzo Wells

Molti pozzi sono progettati per un pacco filtrante, alterando così il processo di installazione schermo. Filtra ricco pozzi diversi da pozzi sviluppati naturalmente in quella sabbia di silice è posto sullo schermo bene ad uno spessore predeterminato. Le condizioni geologiche, metodo di perforazione, e tipo di schermo determinare se un pacchetto di filtro deve essere usato.

Il pacco filtrante fornisce sia la filtrazione e la stabilizzazione dello schermo. L'obiettivo principale del filtro dell'imballaggio è installare Il materiale più permeabile che la formazione nativa nella zona immediatamente circostante schermo ben. I vantaggi del filtro imballaggio un pozzo sono: maggiore porosità, conduttività idraulica superiore, resa maggiore, velocità ingresso ridotto, ridotto pompaggio sabbia, e più facile stuccatura. Pacco filtrante deve essere clorurato prima della collocazione esso nell'anello aperto per assicurare che i contaminanti non vengono introdotti nel pozzo durante il processo di filtro-imballaggio.
