Aperçu du produit

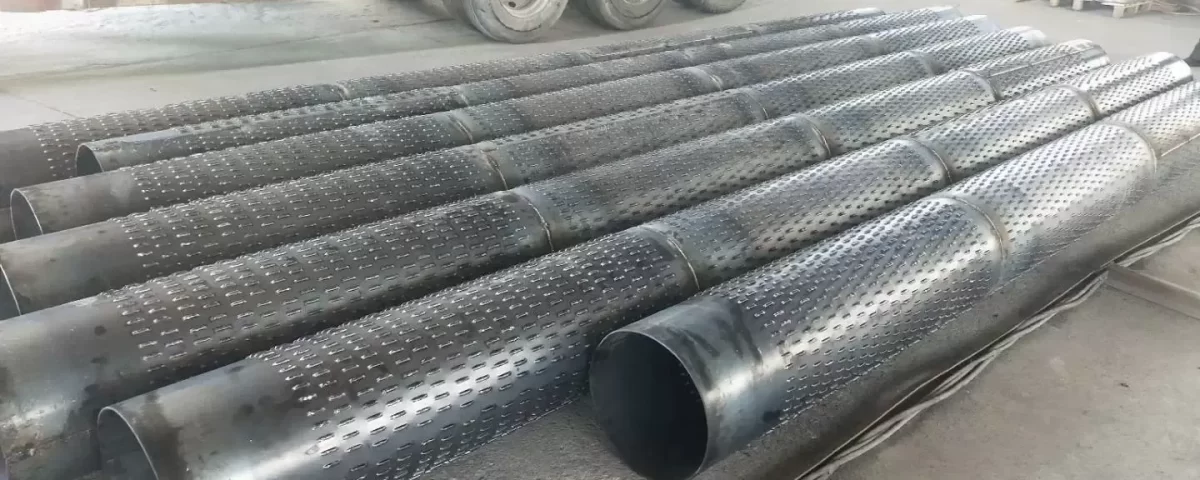

Le tuyau de filtre à eau en spirale du pont est un tube de filtration perforé caractérisé par des emplacements en forme de pont estampillé sur une feuille d'acier, qui est ensuite roulé et soudé sous une forme cylindrique. La structure distinctive de l'emplacement empêche le gravier et le sable de obstruer les ouvertures, Amélioration de la durabilité et de la perméabilité de l'eau du tuyau. Le cadre de support à persiennes minimise les blocages et protège les créneaux des dommages pendant l'écoulement du fluide ou le reflux, garantir des performances à long terme.

Paramètres techniques

Le tuyau de filtre à eau en spirale du pont est disponible en différentes tailles et configurations, adapté pour répondre aux besoins de candidature spécifiques. Vous trouverez ci-dessous un tableau détaillé de ses paramètres techniques:

Matériaux: Acier au carbone vs. En acier inoxydable

Acier de carbone

Acier au carbone, comme ST37-2, est un matériau rentable largement utilisé dans la construction de tuyaux de filtre à eau en spirale du pont. Il se compose principalement de fer et de carbone, avec des traces d'autres éléments. Ses caractéristiques clés incluent:

• Force: Résistance à la traction élevée, Convient aux applications structurelles.
• Coût: Économique par rapport à l'acier inoxydable, Le rendre idéal pour les projets à grande échelle.
• Traitement de surface: Souvent galvanisé ou enduit pour améliorer la résistance à la corrosion.
• Limites: Sensible à la rouille et à la corrosion dans des environnements difficiles sans revêtement approprié.

Les tuyaux en acier en carbone sont généralement utilisés dans des environnements moins corrosifs ou lorsque les contraintes budgétaires sont une priorité. Le processus de galvanisation consiste à appliquer une couche de zinc pour protéger contre la rouille, prolonger la durée de vie du tuyau dans les applications de puits d'eau.

En acier inoxydable

Variantes en acier inoxydable, comme les notes 304 et 316L, Offrez des performances supérieures dans des conditions corrosives et à haute température. Ces alliages contiennent du chrome (au moins 10.5%) et, dans certains cas, nickel, qui améliorent leurs propriétés:

• Résistance à la corrosion: La teneur en chrome forme une couche d'oxyde passive, Empêcher la rouille et la dégradation.
• Durabilité: Résistance exceptionnelle à l'usure, Le rendre adapté à une utilisation à long terme.
• Hygiène: Surface non réactive, Idéal pour les systèmes d'eau potable.
• Coût: Coût initial plus élevé, compensé par une maintenance réduite et une durée de vie plus longue.

Qualité 304 est couramment utilisé pour les applications générales, tandis que 316L, avec du molybdène ajouté, excelle dans les environnements riches en chlorure, comme les puits marins ou géothermiques. Les tuyaux en acier inoxydable sont préférés dans les scénarios nécessitant une fiabilité et un entretien minimal.

Avantages du pont tuyau de filtre à eau en spirale

Le tuyau de filtre à eau en spirale Bridge offre de nombreux avantages, En faire un produit hors concours dans la technologie de filtration:

1. Intégrité structurelle améliorée: La conception en spirale augmente considérablement la résistance à la torsion, traction, et les forces de compression, Assurer la stabilité dans des conditions à haute pression.
2. Openings à fentes lisses: Les machines à sous en forme de pont sont lisses et imprévues, Permettre aux outils comme des sondes de passer facilement sans dommage.
3. Capacité d'écoulement à haute eau: La conception unique de l'emplacement empêche le colmatage du gravier, Maximiser la perméabilité de l'eau et réduire les chutes de pression.
4. Résistance mécanique: La structure du pont améliore la capacité du tuyau à résister aux forces externes, prolonger sa vie opérationnelle.
5. Résistance à la corrosion: Revêtements anti-corrosion personnalisables (Par exemple, Galvanisation pour l'acier au carbone ou les propriétés inhérentes à l'acier inoxydable) améliorer la longévité dans les environnements durs.
6. Personnalisation: Les tailles et les diamètres de fentes peuvent être adaptés à des besoins spécifiques aux utilisateurs, offrant une flexibilité entre les applications.
7. Installation facile: Plusieurs options de connexion (Par exemple, à bride, fileté) Simplifiez l'assemblage et l'intégration dans les systèmes existants.

Analyse scientifique

La conception et les performances du tuyau de filtre à eau en spirale de pont peuvent être analysées à travers plusieurs objectifs scientifiques, y compris la dynamique des fluides, science du matériel, et génie structurel. Ci-dessous, Nous explorons ces aspects en détail pour fournir une compréhension complète de son efficacité.

Dynamique des fluides et efficacité de filtration

Les fentes en forme de pont sont conçues pour optimiser le flux de fluide tout en empêchant le colmatage. En dynamique fluide, Le débit à travers un tuyau perforé est régi par l'équation de Hagen-Poiseuille pour le flux laminaire à travers des milieux poreux:

Q = (πr⁴Δp) / (8μl)

Où:

• Q = Débit
• r = Rayon de la fente
• ΔP = Différence de pression
• m = Viscosité fluide
• L = Longueur du chemin d'écoulement

La conception du pont augmente la zone ouverte efficace (jusqu'à 60%), réduction L et minimiser la résistance au flux. Par rapport aux tuyaux à fente traditionnels, La configuration en spirale du pont réduit les turbulences et les chutes de pression, Comme les machines à sous sont échelonnées pour éviter l'impression directe du sable. Il en résulte un plus haut Q, Amélioration de l'efficacité de filtration.

En outre, La structure de support à persiennes minimise l'effet Venturi - où le débit à grande vitesse pourrait éroder les bords de l'emplacement - en distribuant une pression uniformément à travers la surface du tuyau. Dynamique du liquide informatique (CFD) Les simulations menées sur des conceptions similaires montrent un 20-30% Amélioration de la capacité de débit par rapport aux tuyaux perforés standard.

Science du matériel: Acier au carbone vs. En acier inoxydable

Le choix du matériau a un impact significatif sur les performances du tuyau. Propriétés mécaniques de l'acier au carbone, comme une limite d'élasticité d'environ 370 MPA pour ST37-2, Fournir un soutien structurel robuste. Cependant, Son taux de corrosion dans l'eau peut dépasser 0.1 mm / an sans protection, Revêtements nécessitant. Le processus de galvanisation forme une couche de zinc (typiquement 50-100 μm d'épaisseur), qui corrode sacrificiellement pour protéger l'acier sous-jacent, prolonger sa vie par 5-10 années dans des environnements de pH neutres.

En acier inoxydable, en particulier 316L, offre un taux de corrosion de moins que 0.01 mm / an dans des conditions riches en chlorure en raison de sa couche d'oxyde de chrome passive. Cette couche, environ 1-3 nm épais, réformes instantanément lors de l'exposition à l'oxygène, fournir des propriétés d'auto-guérison. L'ajout de molybdène dans 316L améliore la résistance aux piqûres, avec un nombre équivalent de résistance aux piqûres (Bois) de 25-30, par rapport à 18-20 pour 304. Cela rend l'acier inoxydable idéal pour les environnements agressifs, comme les puits géothermiques, où les températures dépassent 100 ° C et la salinité est élevée.

Génie structurel: Résistance mécanique

La technique de soudage en spirale améliore la capacité du tuyau à résister aux contraintes axiales et radiales. Les créneaux de pont, disposé en un motif hélicoïdal, Distribuez les charges uniformément, Réduire les concentrations de stress. Analyse par éléments finis (Fea) révèle que le tuyau peut supporter des forces de compression jusqu'à 10 MPA et forces de traction dépassant 500 KN, en fonction de l'épaisseur et du matériau de la paroi. Les supports à persiennes augmentent encore la résistance à l'effondrement par 15-20% par rapport aux conceptions à fente plate, Comme ils agissent comme des côtes renforcées.

La structure en spirale améliore également la rigidité de torsion. Les tests de torsion indiquent un module de cisaillement de 80 GPA pour l'acier au carbone et 75 GPA pour l'acier inoxydable, Assurer que le tuyau résiste à se tordre sous des charges dynamiques, comme ceux rencontrés lors de l'installation ou de l'activité sismique.

Durabilité et analyse du cycle de vie

La durabilité du tuyau de filtre à eau en spirale du pont est fonction de son matériau et de sa conception. Dans un environnement de puits d'eau typique (pH 6-8, Température 20-40 ° C), tuyaux en acier en carbone avec galvanisation en dernier 10-15 années, tandis que les variantes en acier inoxydable dépassent 25 années. La résistance des emplacements de pont au colmatage réduit la fréquence de maintenance, réduire les coûts du cycle de vie en 30-40% par rapport aux écrans conventionnels. Ceci est particulièrement bénéfique dans les formations lourdes de sable, où les tuyaux traditionnels échouent à l'intérieur 5-7 années en raison de l'abrasion.

Applications et métriques de performance

La polyvalence du tuyau s'étend sur l'hydrogéologie, géologie chimique, systèmes géothermiques, Approvisionnement en eau urbaine, et le déshydratation de la fondation. Dans un test sur le terrain effectué dans un aquifère de sable, un 6 mètres de long, 219 mm od en acier inoxydable 316L pipe avec 1 Les machines à sous MM ont atteint un débit de 50 m³ / h à une chute de pression de 0.02 MPA, surperformant un écran Johnson comparable par 15%. La rétention du sable a dépassé 95%, Démoulant de contrôle du sable supérieur.

Conclusion

Le tuyau de filtre à eau en spirale Bridge de Gxscreen Company représente un summum de la technologie de filtration, Mélanger le design innovant avec des matériaux robustes. Ses paramètres - allant de la taille des fentes personnalisables à une variété d'options matérielles - évaluent divers besoins industriels. Les avantages, y compris une résistance mécanique élevée, résistance au sabot, et facilité d'installation, sont soutenus par les principes scientifiques de la dynamique des fluides, science du matériel, et génie structurel. Qu'elle soit construite en acier au carbone rentable ou en acier inoxydable durable, Ce produit propose des performances inégalées, En faire un outil essentiel pour le forage du puits d'eau, commande de sable, et au-delà.
