Matériaux de tuyau de filtre de puits d'eau de sable profond
puits profond tuyau de filtre de pré-emballés, contrôle du sable tube de fil en forme de coin pré-emballé
Écrans de préemballages peuvent être fabriqués en acier inoxydable 304, 316L, Faible en acier au carbone ou d'autres alliages spéciaux comme Monel 400. Matériaux sont disponibles pour un alliage spécifique tel que requis.
Gravier pré-emballés tamis métallique en forme de coin (écrans de type Johnson) sont fabriqués par un fil en forme de coin ou de V autour d'un réseau interne de barres de support longitudinales. Le monde technologie de pointe tout soudure est utilisé avec la plage point intéressant de ces fusion métallique soudé, ce qui crée la construction robuste et d'excellentes enveloppes de fil profilé en forme de coin de performance.Vor mécanique autour des tiges de support sur toute la longueur de la grille métallique en forme de coin créant une ouverture de fente continue, C’est pourquoi l’écran permet à l’eau(huile) pour entrer dans votre puits librement en quantité suffisante, tandis que dans le maintient de temps même la majorité de sable et de gravier du puits. Les fentes peuvent être modifiées en fonction de différentes strates.

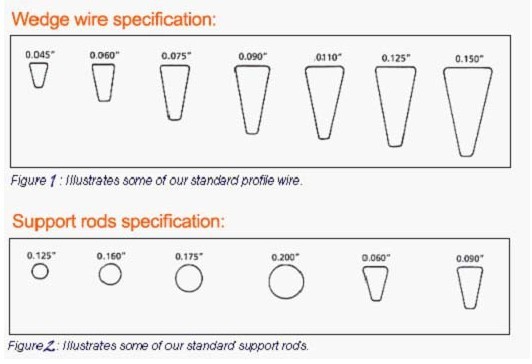

tuyau de filtre de puits d'eau est constitué de fil en forme de V et la tige ronde dans chaque intersection soudées ensemble.
Chaque fente d’ouverture entre les fils adjacents est en forme de V, résultant de la forme particulière du fil utilisé pour former la surface de l’écran.
Les ouvertures en forme de V, conçu pour être non colmatant, sont plus étroit à la face extérieure et s’élargissent vers l’intérieur. Il a la structure ferme, résistant aux hautes températures, résistance à la corrosion, bonnes performances mécaniques, longue durée de vie, sûr et fiable, etc..
Il peut également être utilisé pour une variété de moyen.
Données techniques pour référence , nous pouvons produire vos besoins
| Taille(pouces) | O.D(mm) | Machine à sous(pouces) | CollapseStrength
(psi) |
Poids à la traction(Ton) | Emballage(épaisseur * profonde)(mm) | tiges(mm) |
| 4 | 117 | 0.040 | 395 | 6 | 2.2*3.0 | 3.8mm/22 |
| 4 | 114.3 | 0.040 | 395 | 6 | 2.3*3.0 | 3.8 mm /22 |
| 6 | 168.3 | 0.040 | 252 | 8 | 2.3*3.5 | 3.8 mm /32 |
| 8 | 219.1 | 0.010 | 399 |
10.5 |
3.0*5.0 | 3.8 mm /48 |
| 8 | 219.1 | 0.020 | 370 | 10.5 | 3.0*5.0 | 3.8 mm /48 |
| 8 | 219.1 | 0.040 | 323 | 10.5 | 3.0*5.0 | 3.8 mm /48 |
| 10 | 273.1 | 0.010 | 206 | 11 | 3.0*5.0 | 3.8 mm /50 |
| 10 | 273.1 | 0.020 | 191 | 11 | 3.0*5.0 | 3.8 mm /50 |
| 10 | 273.1 | 0.040 | 167 | 11 | 3.0*5.0 | 3.8 mm /50 |
Avantage:
1.Une ouverture de fente continue, qui augmente de manière significative l'aire ouverte disponible, offrant ainsi un meilleur accès à la zone de roulement de l’eau
2.Un fil profilé en forme de V qui évite le colmatage et garantit un flux ininterrompu.
3.Un développement bien uniforme et efficace grâce à l'ouverture de fente continue.
4.écrans soudés fil de type échelle ont une structure solide et de grande surface ouverte, ainsi que de la dimension de la fente précis.
5.Ladder comme les écrans soudés de fil ont les caractéristiques de lavage facile, durer longtemps, la sécurité et la fiabilité ainsi que faible coût global.
La double couche écran en forme de coin pré-remplies est constitué d'un tube de base avec la norme API, une double couche à haute filtre de fil en forme de coin et la précision d'un matériau filtrant de remplissage du milieu.
caractéristiques du produit: 1, fente d'écran de haute précision peut efficacement jouer le rôle de contrôle du sable et de la protection du milieu.
2, l'utilisation de l'écran en forme de coin pré-remplie peut réduire le diamètre du trou de forage, gagner du temps de forage, réduire les coûts de forage.
3, l'utilisation de l'écran de coin prérempli peut réduire la charge de travail du personnel de construction, améliorer le taux de réussite de forage.
4, matériau de filtre peut être utilisé pour inhiber efficacement les particules de céramique microbiennes, ou du sable standard et des particules de résine.
5, par le réglage de la fente de l'écran peut effectivement empêcher les fuites de matériau filtrant, prolonger la durée de vie.
6, à long terme, écran écran coin prérempli pour les clients d'apporter un moindre coût d'utilisation.
7, peut être utilisé en fonction des exigences de l'API intégré dans le tube de base standard pour augmenter la pression globale de l'écran, pour les couches plus profondes.
Caractéristiques & Avantages
1. Keystone Design pour le nettoyage de soi et un débit maximum optimisation de la productivité
2. Différentes formes de fil et la taille des sous pour besoins spécifiques
3. La corrosion et l'érosion résistant
4. Installation facile et rapide en minimisant les temps de plomb produit
5. Pratiquement sans entretien
Applications
1. Pétrole lourd, huile de sable, huile légère, SAID, CBM, bitume, thermique
2. Injection d'eau, sable bimodale, carbonates, mince salaire
3. Horizontal, verticale , pétrole et de gaz déviés et des puits d'eau
