INTRODUCCIÓN

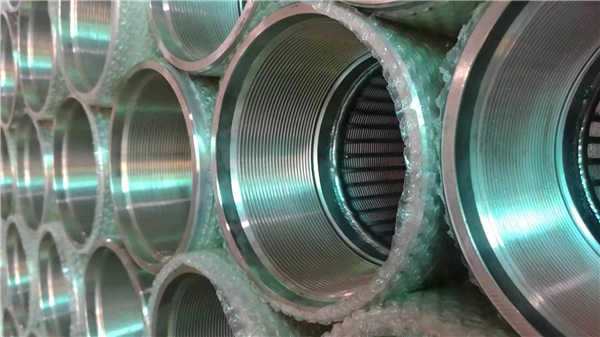

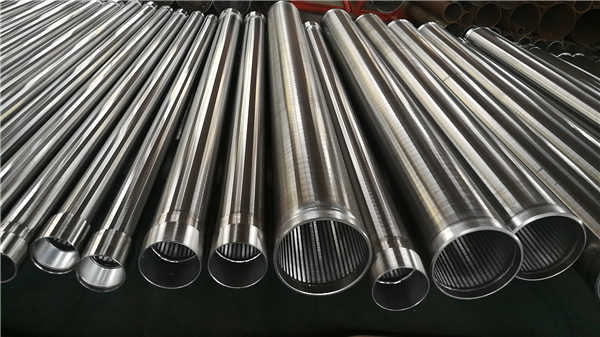

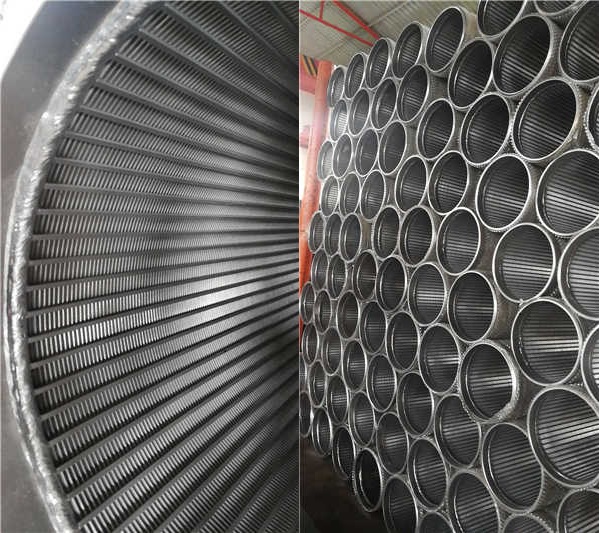

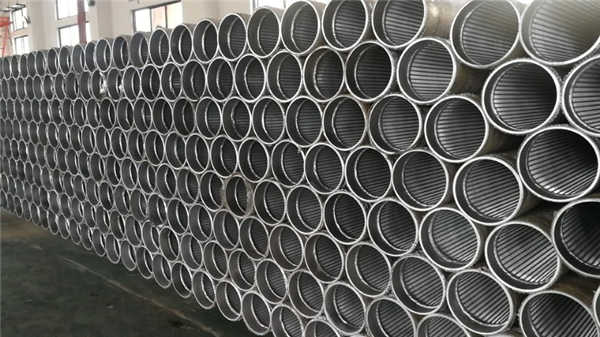

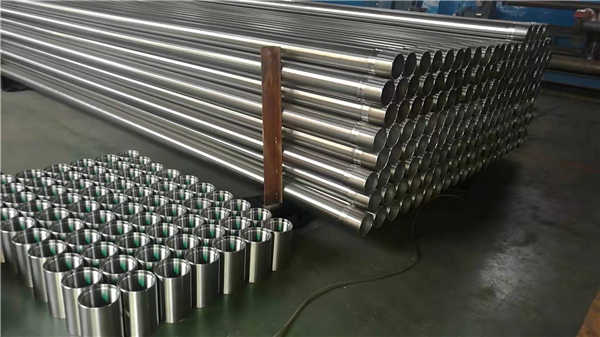

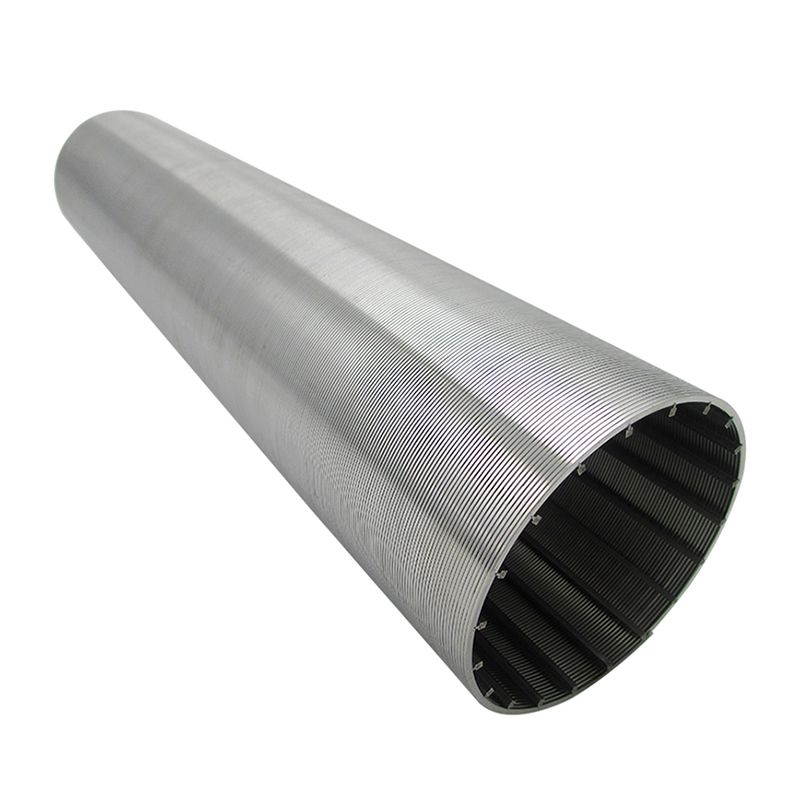

El tubo de pantalla de alambre de cuña se usa ampliamente en todo el mundo para el agua, aceite, y los pozos de gas, y es el tipo dominante en el sector pozo de agua. El tubo de pantalla de alambre de cuña se fabrica enrollando alambre laminado en frío, aproximadamente triangular en sección transversal, alrededor de un arsenal circular de las barras longitudinales. El cable está conectado a las barras por soldadura, producción de unidades de una pieza rígidas con características de alta resistencia al peso mínimo. abertura de la ranura para pantallas-ranura continua se fabrican espaciando vueltas sucesivas del alambre exterior para producir el tamaño ranura deseada. Todas las ranuras deben estar limpias y libres de rebabas y cortes.. Cada abertura de la ranura entre los cables adyacentes es en forma de V, de la forma especial de alambre utilizado para formar la superficie de la pantalla. Las aberturas en forma de V diseñadas para no obstruirse, son más estrecho en la cara exterior y ampliar hacia dentro;
Tipos de tubería de filtro de alambre de cuña:

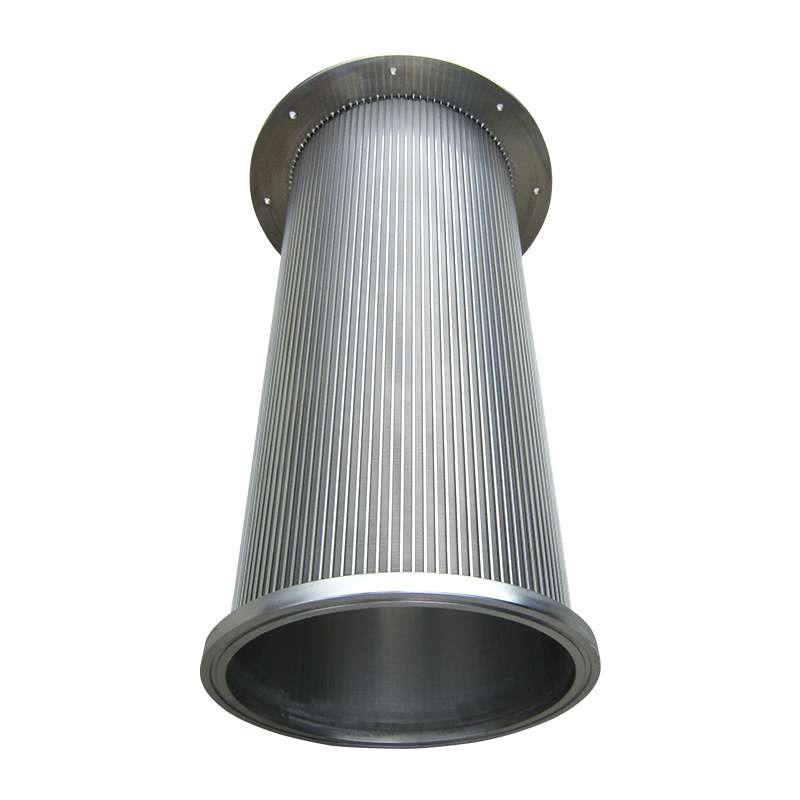

Bridas y anillos de refuerzo están disponibles dependiendo de la aplicación.
Características:
1. Las pantallas con un área abierta alta son más adecuadas para la construcción de pozos de agua de alta calidad., pozos de petróleo, y los pozos de gas.
2. Operación de bajo costo Las pantallas con áreas abiertas altas favorecerán la infiltración de agua subterránea. La abundancia de agua reducirá abajo del nivel del agua, ahorrando así el consumo de energía
3. Reducir la abrasión de la bomba bajo la misma condición, un área abierta alta puede hacer que la velocidad de entrada del agua subterránea en la pantalla sea mucho más lenta que cualquier otro aparato de filtración, lo que evitará que entre arena en la pantalla debido a la alta presión, reduciendo así la abrasión de la bomba.
4. Extender la vida útil de los pozos Comparativamente, la entrada de agua subterránea en una pantalla con un área abierta más alta es mucho más fácil que entrar en una pantalla con un área abierta más baja. El flujo de agua lento se extenderá la vida útil de los pozos.
-
Aplicación
-
Separación de sólidos líquidos
Eliminación de sólidos de aguas residuales de proceso
Eliminación de fibra de pantallas de toma de agua de lagos y ríos
Cilindros de criba para cribas rotativas
Recuperación de sólidos
Deshidratación de recuperación de medios pesados
-
Recopilación
Rejillas de soporte para la recolección uniforme de fluidos en el filtro de medios
Sistemas de pantallas laterales de buje
Sistemas de cribas laterales de cabecera
Recogida de líquido tratado en recipientes de tratamiento.
Boquillas de filtro para placas tubulares
Decantadores de flujo ascendente
Sistemas de drenaje subterráneo con filtro de gravedad
-
Dimensionamiento colado y filtrado
Trampas de resina utilizadas como colador de efluentes
Dimensionamiento de sólidos
Pantallas de presión
Filtrado de partículas del fluido tratado
Filtros para protección de bombas o compresores
-
Retención
Medios de retención y recogida del líquido tratado
Pantallas de retención de carbón en tanques de carbón en puop
Pisos para germinación, horno de malta, cuartos de secado de granos
Retención de catalizador en reactores catalíticos
Pantallas de desvío de protección de peces
-
Productos relativos
rejilla del pozo, Pantalla de Johnson, pantalla de alambre de la cuña, tubo de pantalla de ranura continua, tubo filtrante, pantalla de alambre envuelto, Tubería de línea API, cañería de la cubierta API y el tubo, tubería de acero inoxidable, Tomas de agua, Trampas de resina, Coladores, Pantallas de presión, Cribas Rotatorias, filtros, Laterales de pantalla, Galerías de infiltración, drenajes inferiores, Boquillas de pantalla, septos de carbono, Cestas de salida, Cilindros de admisión, Pantallas en T de admisión, Paneles planos, Pantallas de tamiz Curva, Paneles de pantalla, Pantallas de tamiz Curva, Cribas Rotatorias, Superficies de curvatura del tamiz, Cribas planas de flujo cruzado, Tamices parabólicos, Tamices alimentados a presión, Tamices alimentados por gravedad, Muchas pantallas Tun, Suelo para horno de malta, Rejillas de soporte de medios, Cubierta de pantalla vibratoria, Pantallas de conducto, Pantallas transportadoras, Clarificadores de flujo ascendente, Rejillas de soporte de catalizador, Trampas de escamas, Cestas de salida

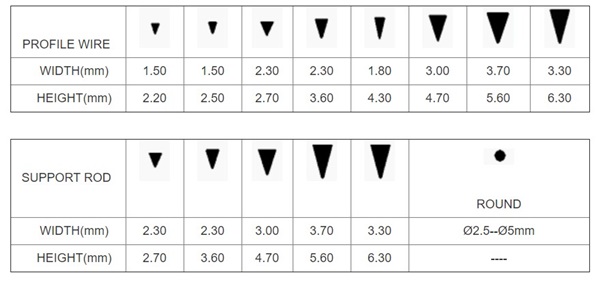

PARÁMETRO
| Especificación de pantallas de alambre de cuña | |
| Material: | Acero inoxidable, acero carbono |
| Alambre de la cuña (mm): | Ancho : 1.0 1.50 1.80 2.20 3.00 3.30 3.70 |
| Altura: 2.0 2.20 2.50 2.70 3.50 4.30 4.70 5.60 6.30 7.00 | |
| Apoyo
Vara (mm): |
Ancho : 2.30 3.00 3.50 3.70 |
| Altura : 2.70 3.60 4.70 5.60 6.30 | |
| o redondo : 2.50mm — 6.0mm | |
| Tamaño de ranura | 0.25mm-3 mm, o al acuerdo técnico |
| Diámetro de salida | 104mm-1200mm. |
| Unidad de longitud | 6m máx.. (5.8m adecuado para la carga de contenedores.) |
