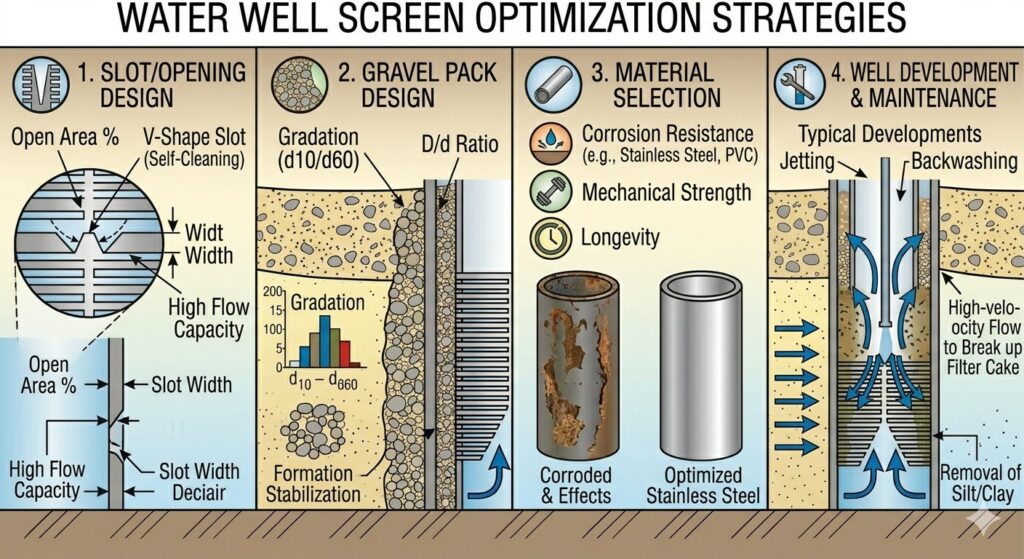

¿Cómo seleccionar la pantalla de pozos de agua para el filtro : Método de selección de pantalla bien

Elija un pozo de agua de la pantalla es el diseño más importante factor de la pantalla es el factor más crítico para la eficiencia de un pozo con éxito.

Los siguientes criterios deben ser considerados para que la pantalla correcta para ser seleccionado:

La resistencia mecánica de la pantalla seleccionada debe ser resistente a:

• Las fuerzas de tracción relativos a soportar su propio peso en el conjunto de la instalación de la pantalla / carcasa.

• fuerzas de compresión radiales creadas por la formación, que será mayor



Resistente a la corrosión
La corrosión puede ocurrir en los casos en que los materiales usados ​​no son conjucive con las condiciones imperantes así. La calidad del agua es importante, pero no es el único factor. Johnson Screens ofrecen una amplia gama de materiales relacionados con la tecnología y tratamientos de superficie que reduzcan al mínimo los fenómenos de corrosión.



La selección de SizeSelection ranura del tamaño de posicionamiento
El propósito es que las pantallas:
• Evitar que los sedimentos entren en el pozo.
• Soporte formaciones no consolidadas o empaque de grava.
• Permitir el desarrollo de la formación
• Reducir al mínimo la obstrucción.
tamaño de la ranura seleccionada debe dar área abierta óptima: es decir. Demasiado pequeño podría fácilmente bloquear, demasiado grande permitiría partículas a través.



Las velocidades de flujo y caída de presión

t es generalmente aceptado que la velocidad del agua a medida que asciende dentro de la pantalla no debe exceder de 1,5 m / seg, y que la velocidad del agua a través de la ranura de (para los acuíferos de arena) no debe ser mayor de 3 cm / seg para que la caída de presión será menor que insignificante en comparación con las pérdidas de fricción como el flujo asciende en la pantalla.

la selección empaque de grava

material homogéneo grueso y no puede desarrollarse naturalmente, mientras que el material fina y homogénea se desarrolla mejor el uso de un paquete de filtro – La regla de oro es que si por lo menos 60% de las partículas son de menos de 0,75 mm entonces se requiere un paquete de filtro, con la ranura de pantalla pueda retener 90 % del paquete de filtro.



Ranura de & selecciones empaque de grava están unidos entre sí.
tamaño de la ranura tiene que retener la grava y la grava se dimensiona por la formación granulometría.





Tenemos productos : especificaciones de filtro de pantalla pantalla de pozo de agua / johnson malla con alta calidad

material	304,304MARIDO,321,316L,Acero carbono
tamaño del cable	0.75× 1,5 mm, 12 mm ×, 2X3mm, 2.33 mm ×, 35 mm ×
diámetro	25mm, 33mm, 37mm, 40mm, 60mm, 177mm,219mm,273mm,323mm
anchura(mm)	1.50 1.80 2.30 3.00 3.30 3.70
conexión de los extremos	soldadura (extremo biselado), acoplamiento de rosca(STC,LTC,BTC) o brida o sellada
tratamiento de superficies	galvanizado, pintado, polaco, packiled y pasivación, etcetera.
Nota	alambres, varillas y tamaños de ranura se pueden personalizar

MIS PRODUCTOS DE LA EMPRESA: pantalla de pozo de agua / filtro de pantalla johnson malla Ventajas

1La construcción no obstrucción: El plano de sección en forma de V de las pantallas de alambre de cuña (Pantalla de tipo Johnson) crea la ranura continua, que puede evitar el bloqueo y asegúrese de que el agua sin obstáculos.

2 área de filtración grande: la ranura consecutiva de pantallas de alambre de cuña (pantallas de tipo Johnson) tiene un área abierta más amplia, y puede reducir la velocidad de la entrada de agua para evitar la arena de entrar en la pantalla bajo la gran presión, por lo que puede controlar mejor la arena, que puede aumentar el rendimiento de agua y prolongar el tiempo de servicio del pozo.

3 larga vida útil: Alambre y barras de soporte están soldadas, lo cual hace que las pantallas de alambre de la cuña (pantallas de tipo Johnson ) más robusta y una vida más larga.

4 Excelente resistencia construcción: Las varillas de soporte longitudinal y la ranura continua hacen las pantallas de alambre de la cuña (pantallas de tipo Johnson ) se pueden fabricar de acuerdo con los requisitos de clientes.

Nota: alambres, varillas y tamaños de ranura se pueden personalizar según los requisitos de clientes.





BIEN diseño de la pantalla de control de arena

Análisis de riesgo

Consideraciones económicas, tales como el incremento del coste de los trabajos de reparación, se han movido de control de arena a una posición central en la gestión y.

fiabilidad de la producción y la productividad es esencial e importante.

Los mecanismos físicos que dan lugar a la producción de arena en las rejillas del pozo de agua son muy complejas.

La producción de arena puede provocar un fallo prematuro de los equipos bomba sumergible. puentes de arena formadas en la carcasa o el tubo puede impedir y eventualmente obstruir el flujo de un pozo.

La compactación o erosión de las formaciones circundantes pueden provocar el fallo de carcasas y revestimientos.

Un fallo de la pantalla en la zona de producción puede significar la pérdida de su bienestar.

Otros desafíos relacionados arena incluyen la abrasión de los equipos de fondo de pozo y la superficie, así como dificultades asociadas a la manipulación y eliminación de arenas de formación producidos.

la formación de la interacción – grava – pantalla

El objetivo de las rejillas del pozo es paro de la infiltración de arena con la reducción excesiva de la capacidad de flujo.

Con el fin de determinar el calibre correcto para pantallas así, así como el paquete anular correcta grava, la granulometría formación debe ser conocida.

tamaños formación de granos
En algunos casos, control de arena suficiente se puede lograr mediante la instalación de una pantalla así sin el uso de un empaque de grava. Algunas pantallas así, tales como la pantalla Guangxing ™ de Johnson Screens®, se han diseñado específicamente para detener la formación de arenas finas y sin la necesidad de un empaque de grava por separado.
En ausencia de un empaque de grava, así aberturas de la pantalla deben ser dimensionados en relación directa a la arena de formación que deben excluirse.
Cuando las rejillas del pozo se instalan con un empaque de grava, Se requiere una base de diseño diferente. La pérdida de incluso una pequeña cantidad de grava puede tener un efecto perjudicial sobre la terminación del pozo. Por lo tanto se requieren selecciones de ranura pantalla para ser de un tamaño para la retención de grava completa.
Las claves para el uso exitoso de grava son:
• correcto dimensionamiento de la grava
• espesor anular correcta
• empaque de grava homogenuous



1. arenas finas de formación
2. arenas de formación Mediano
3. arenas gruesas de formación
